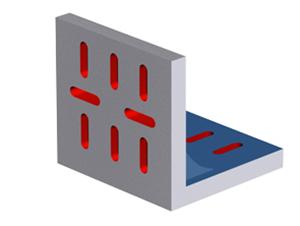

鑄鐵彎板的用途：對被測工件進行90度測量工作。設備維修時檢驗零部件相關表面的相互垂直度，還適用于鉗工劃線及零部件的檢測。
鑄鐵彎板能在鑄鐵平臺上檢查工件的垂直度，適用于高精度機械和儀器檢驗和機床之間不垂直度的檢查。另在工裝卡具的安裝方面也是_的工具之一。
鑄鐵
彎板的材質：采用_鑄鐵HT200-300，QT400。對于一些高精密且被測工件較小的鑄鐵
彎板，可采用QT400彎板。
鑄鐵彎板的制造標準：按_JB6092 - 85制造
彎板的人工刮研方法：將彎板精加工后鑄件放置一個水平基準面后，彎板兩個立面中選定一個面進行刮研，達到要求平面度后，并將此面作為彎板的基準面，將此面向下放置水平面后，依靠直角尺，百分表等輔助檢驗工具。對另一個平面進行鏟刮。
彎板的外觀及運輸：彎板兩個工作面經人工刮研，兩個立面后部根據實際工作需要鑄有立式斜面支撐板，并在相應位置安裝通透式起吊孔。以便于工作中的挪動。刮研面可以根據需要加工T型槽，U型孔，圓孔等特殊工藝處理。包裝為立面木板包裝。避免運輸過程中的磕碰。
彎板使用注意事項：1.使用前及使用后都需要將工作面拭擦干凈。
2.避免過于激烈的放置和磕碰。
3.工作完畢放置因放置在水平面上，不可90度向下倒置。
下附彎板規格等級明細表：（異形規格可定做，大型規格可拼接）
鑄鐵彎板 規格 | 測量面對基面垂直度 | 測量面平面度或直線度 | 基面平面度或直線度 |
鑄鐵彎板精度等級 |
1級 | 2級 | 3級 | 1級 | 2級 | 3級 | 1級 | 2級 | 3級 |
200×200 | 8 | 16 | 30 | 4 | 8 | 16 | 6 | 12 | 24 |
300×200 | 10 | 20 | 40 | 5 | 10 | 20 | 8 | 16 | 30 |
300×300 | 10 | 20 | 40 | 5 | 10 | 20 | 8 | 16 | 30 |
400×300 | 12 | 24 | 45 | 6 | 12 | 24 | 10 | 20 | 40 |
400×400 | 12 | 24 | 45 | 6 | 12 | 24 | 10 | 20 | 40 |
500×400 | | 28 | 50 | | 14 | 28 | | 24 | 48 |
500×500 | | 28 | 50 | | 14 | 28 | | 24 | 48 |
800×600 | | 35 | 60 | | 18 | 35 | | 28 | 55 |
